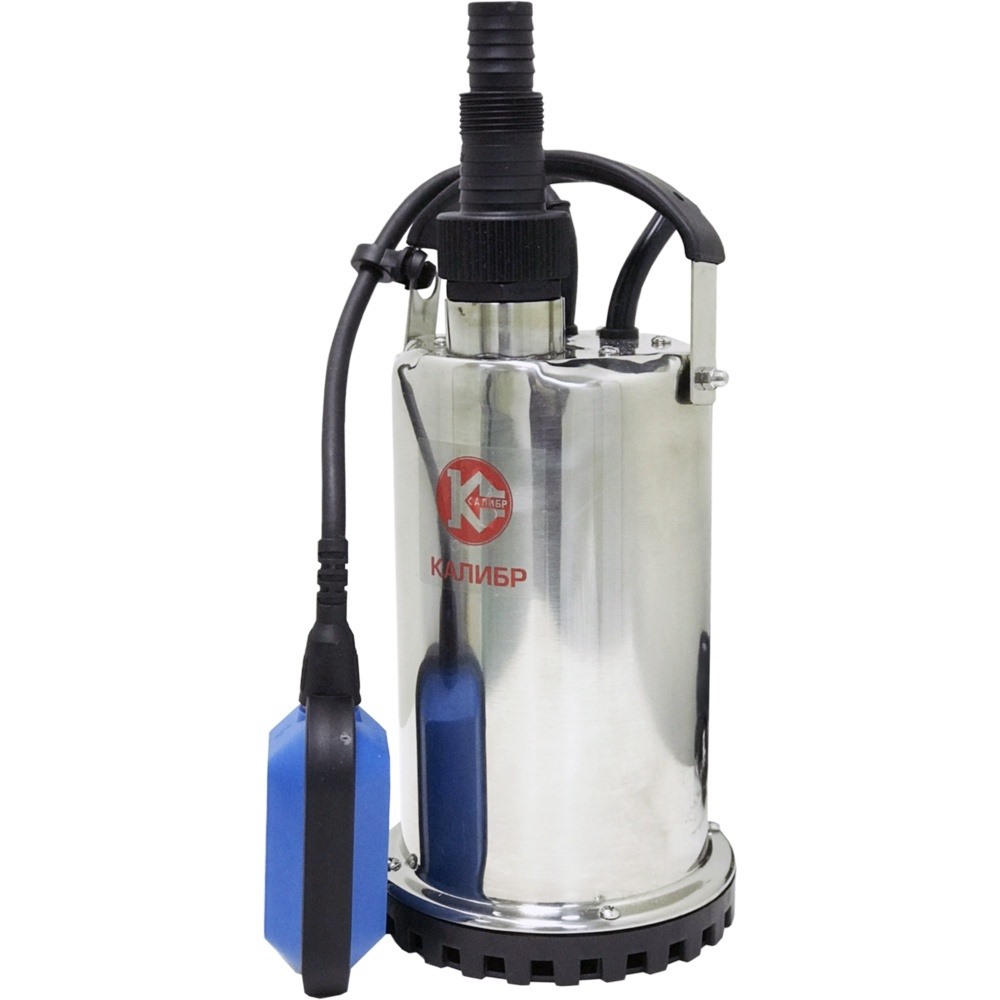

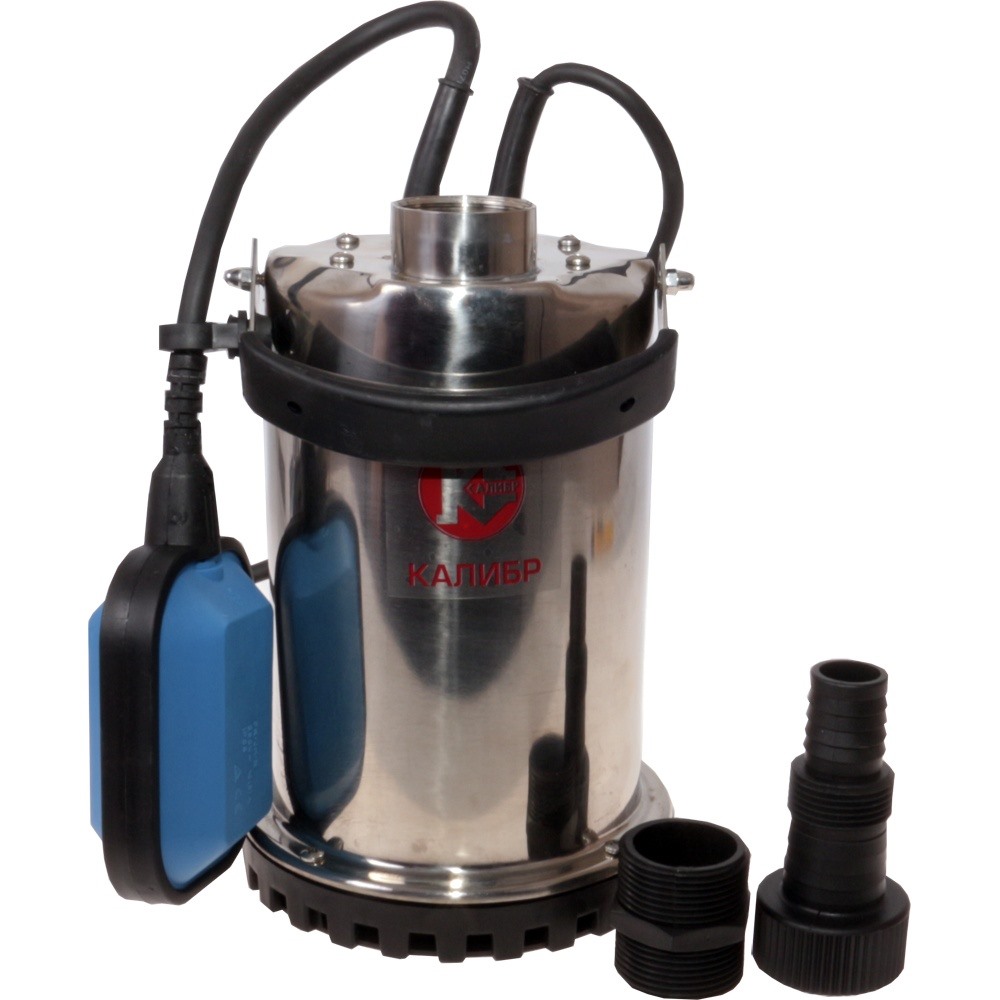

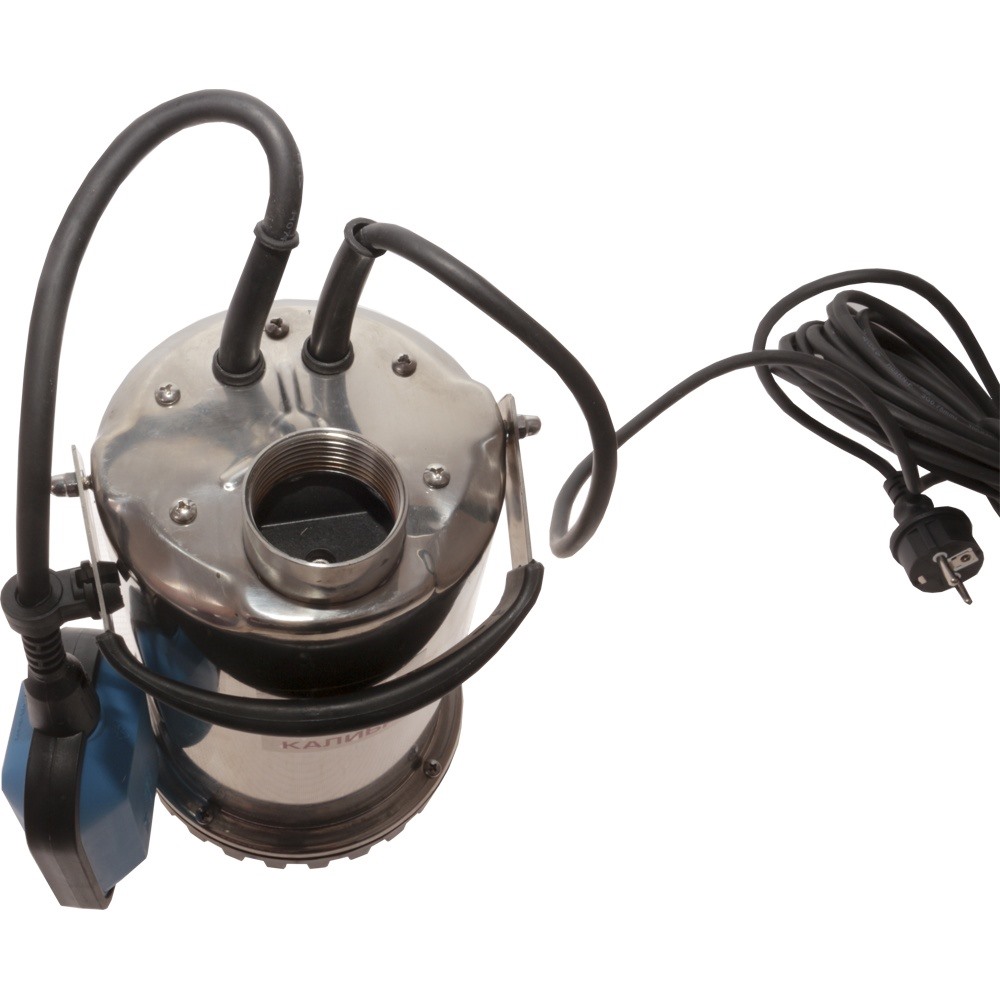

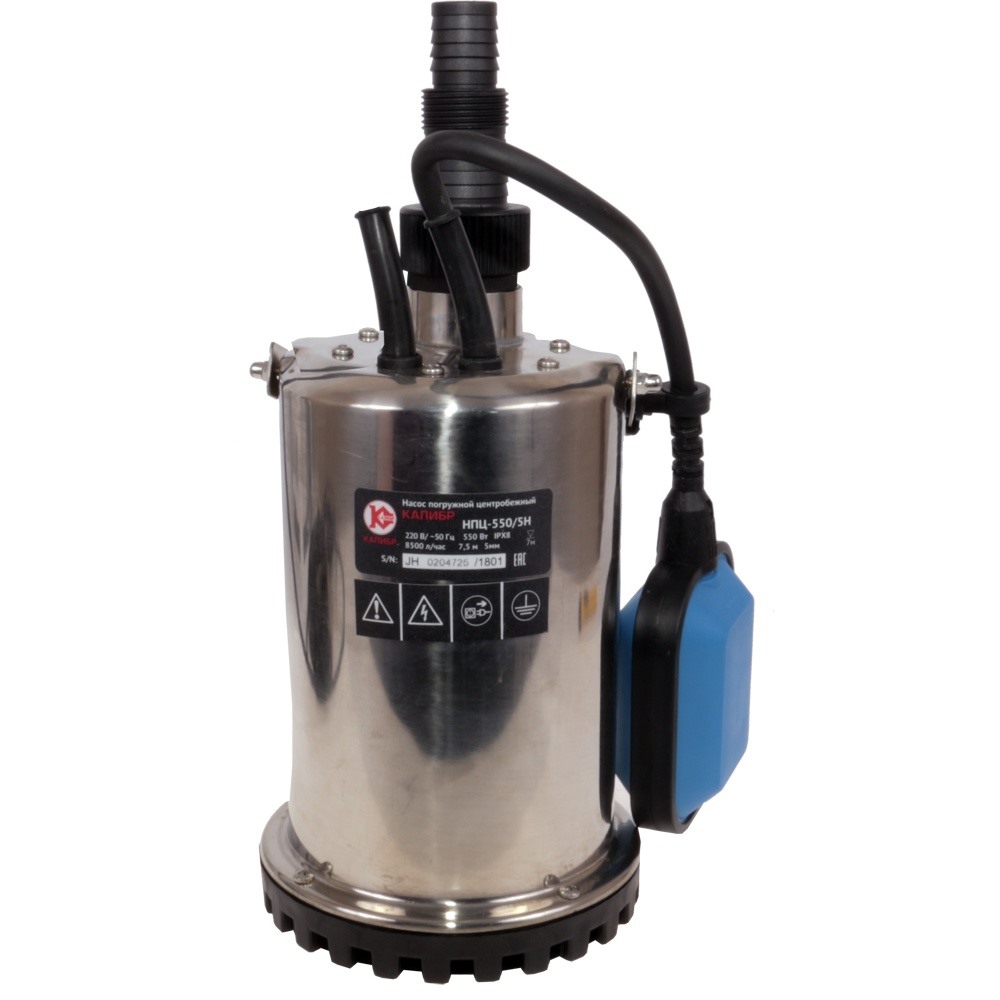

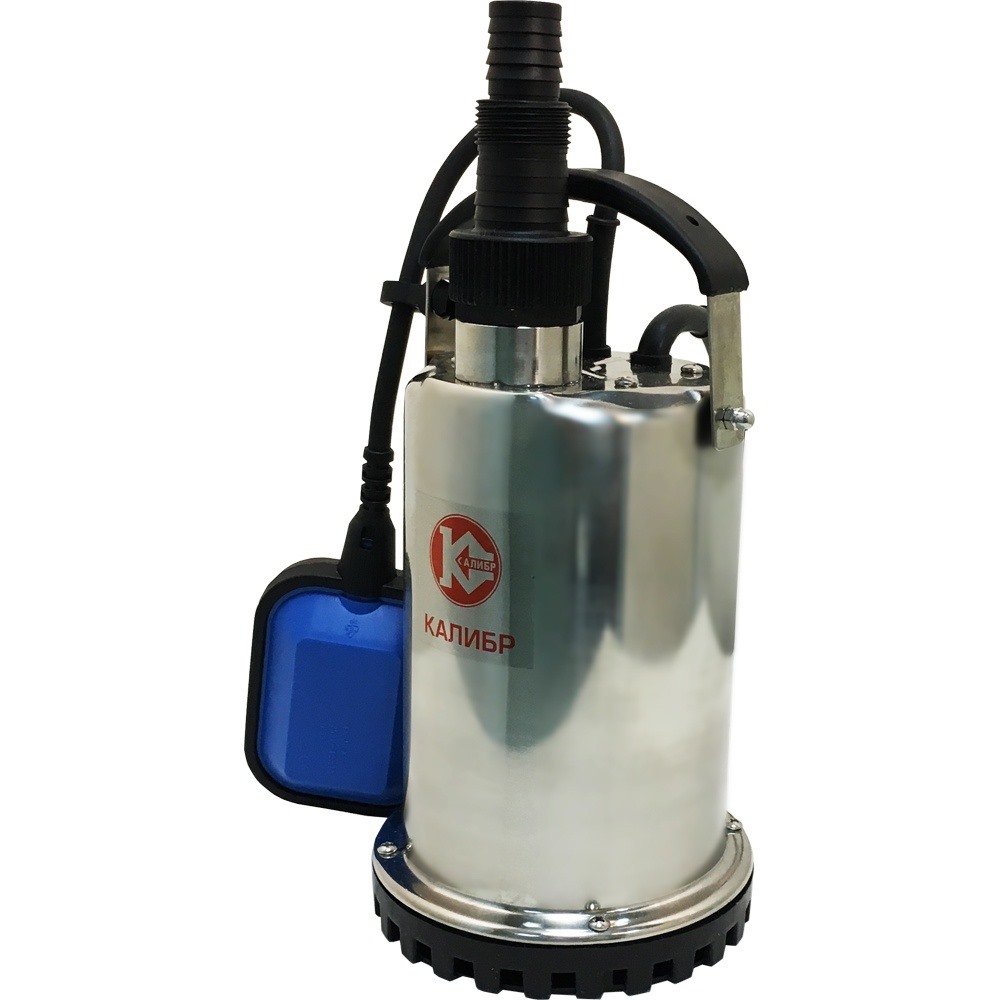

Насос погружной центробежный НПЦ - 550/5Н
|
Артикул:Калибр НПЦ-550/5Н
|
Насос погружной центробежный Калибр НПЦ-550/5Н предназначен для перекачивания чистой, дождевой и грунтовых вод (с максимальной температурой 40°С) в бытовых условиях. Насосом можно отводить использованную воду из бассейнов, резервуаров и слегка загрязнённой воды из сточных канав, дренажных приямков. Насос оснащён поплавковым выключателем, который отрегулирован на определённый уровень отключения/включения насоса в автоматическом режиме.
нержавеющий корпус
поплавковая система включения
|
Характеристики
|
Потребляемая мощность
|
550 Вт
|
|
Максимальная производительность
|
8,5 м3/час (142 л/мин)
|
|
Максимальный напор
|
7,5 м
|
|

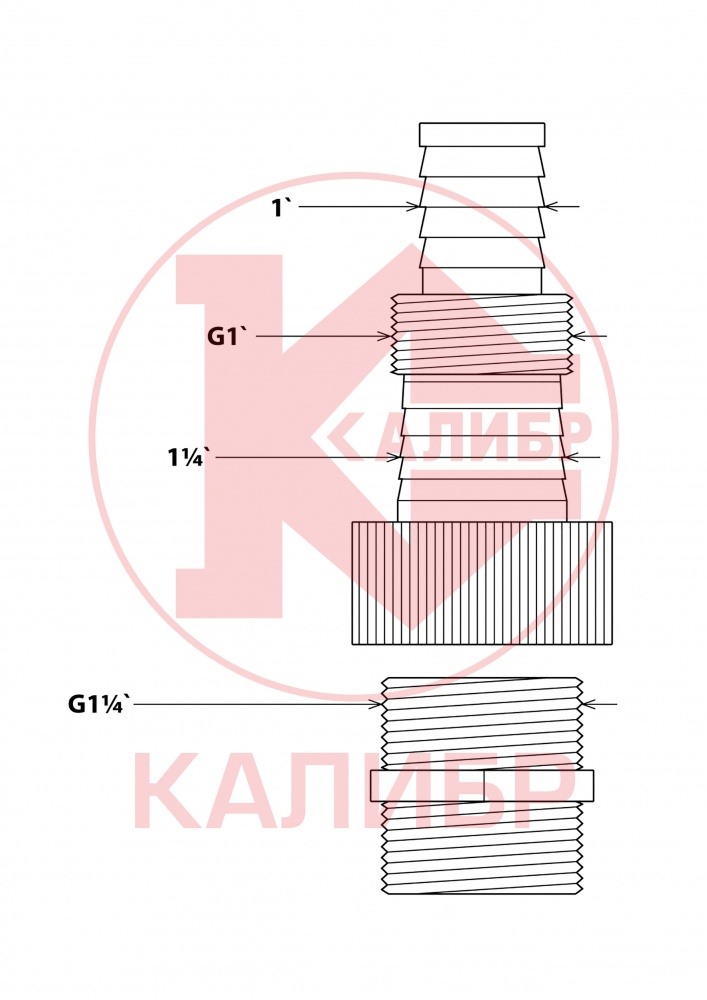

Диаметр выходного фитинга
|
1`~ G1`~ 1¼`~ G1¼`
|
|
Защита от сухого хода
|
поплавковый выключатель
|
|
Максимальный размер пропускаемых частиц
|
5 мм
|
|
Максимальная глубина погружения
|
7 м
|
|
Степень защиты (по ГОСТ 14254-96)
|
IPX8
|
|
Двигатель
|
асинхронный, однофазный
|
|
Максимальная температура воды
|
400
|
|
Параметры электросети
|
230 B ~ 50 Гц
|
|
Габариты в упаковке (ДхШхВ)
|
220х160х310 мм
|
|
Вес (брутто/нетто)
|
5,8/5,5 кг
|
|
Арт2
|
НПЦ - 550/5Н
|
